Промышленный преобразователь частоты.
Кейс ремонта частотного преобразователя
Ремонт Schneider Electric Altivar 630, 132 кВт
Восстановили силовую часть и цепи управления частотного преобразователя ATV630C13N4. После ремонта оборудование успешно прошло запуск под нагрузкой на объекте клиента.
Исходные данные
Что поступило в ремонт
Преобразователь формировал аварию короткого замыкания как с подключённым двигателем, так и без него.
Серия Altivar 630.
Преобразователь для мощного промышленного привода.
Ошибка связана с силовым каскадом.
Авария сохранялась при отключённом двигателе.
Запуск под нагрузкой подтверждён у клиента.
Реальные фотографии
Оборудование во время ремонта

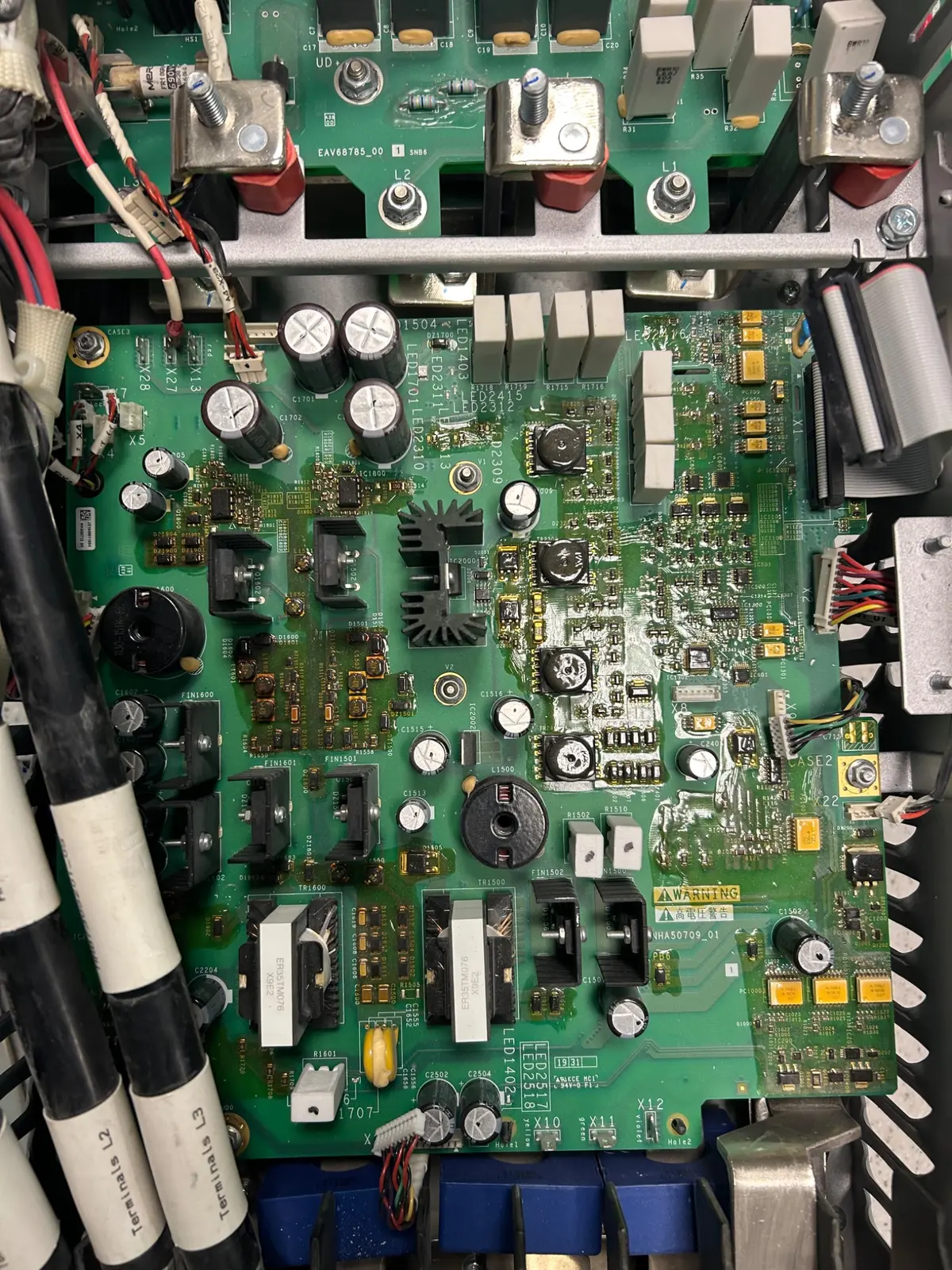

На фотографиях — общий вид преобразователя, силовая часть и плата цепей управления после разборки.
Диагностика
Локализация неисправности
Авария сохранялась без подключённого двигателя, поэтому проверка была сосредоточена на внутренних силовых и управляющих цепях преобразователя.
Первичная проверка
Подтверждено появление аварии, связанной с коротким замыканием силового каскада.
Силовая часть
Проверены силовые ключи и связанные электронные компоненты.
Цепи управления
Проверены драйверные цепи, питающие напряжения и сигналы обратной связи.
Локализация
Неисправность локализована в силовой части и цепях управления силовыми ключами.
Выполненные работы
Компонентное восстановление
После дефектовки отремонтированы повреждённые участки и проверена работа связанных цепей.
Силовая часть
Выполнен компонентный ремонт повреждённых участков силового каскада.
Цепи управления
Восстановлены цепи, отвечающие за управление силовыми ключами и корректную работу преобразователя.
Контрольная проверка
Проведены поэтапный запуск и проверка восстановленных узлов.
Результат
Привод вернулся в работу
После установки на штатное оборудование выполнены пробные запуски под нагрузкой с контролем частоты, токов и напряжения звена постоянного тока.
Силовая часть восстановлена.
Цепи управления отремонтированы.
Повторного появления аварии не выявлено.
Преобразователь продолжает работать у клиента.
