Обрыв одной или нескольких обмоток.
Для промышленной электроники
Перемотка импульсных трансформаторов
Восстанавливаем обмотки трансформаторов из блоков питания, приводов и плат промышленного оборудования. Возможность перемотки оценим по исходному образцу.
Для предварительной оценки: модель, фото шильдика и описание неисправности. Точную стоимость согласуем после осмотра.
Первичный осмотр бесплатноСтоимость и срок до ремонтаГарантия 6 месяцев
Реальная работа
Этапы перемотки импульсного трансформатора

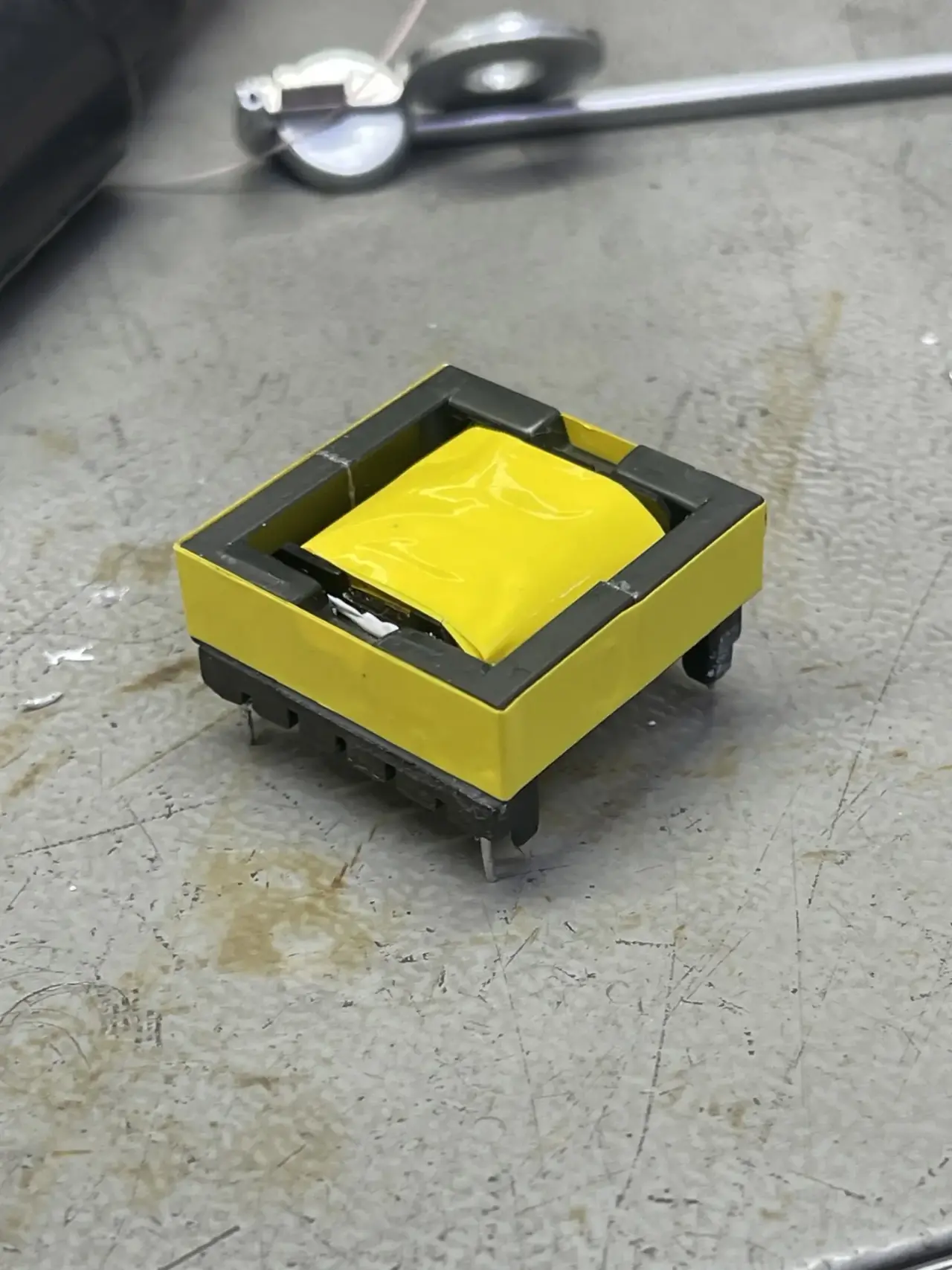

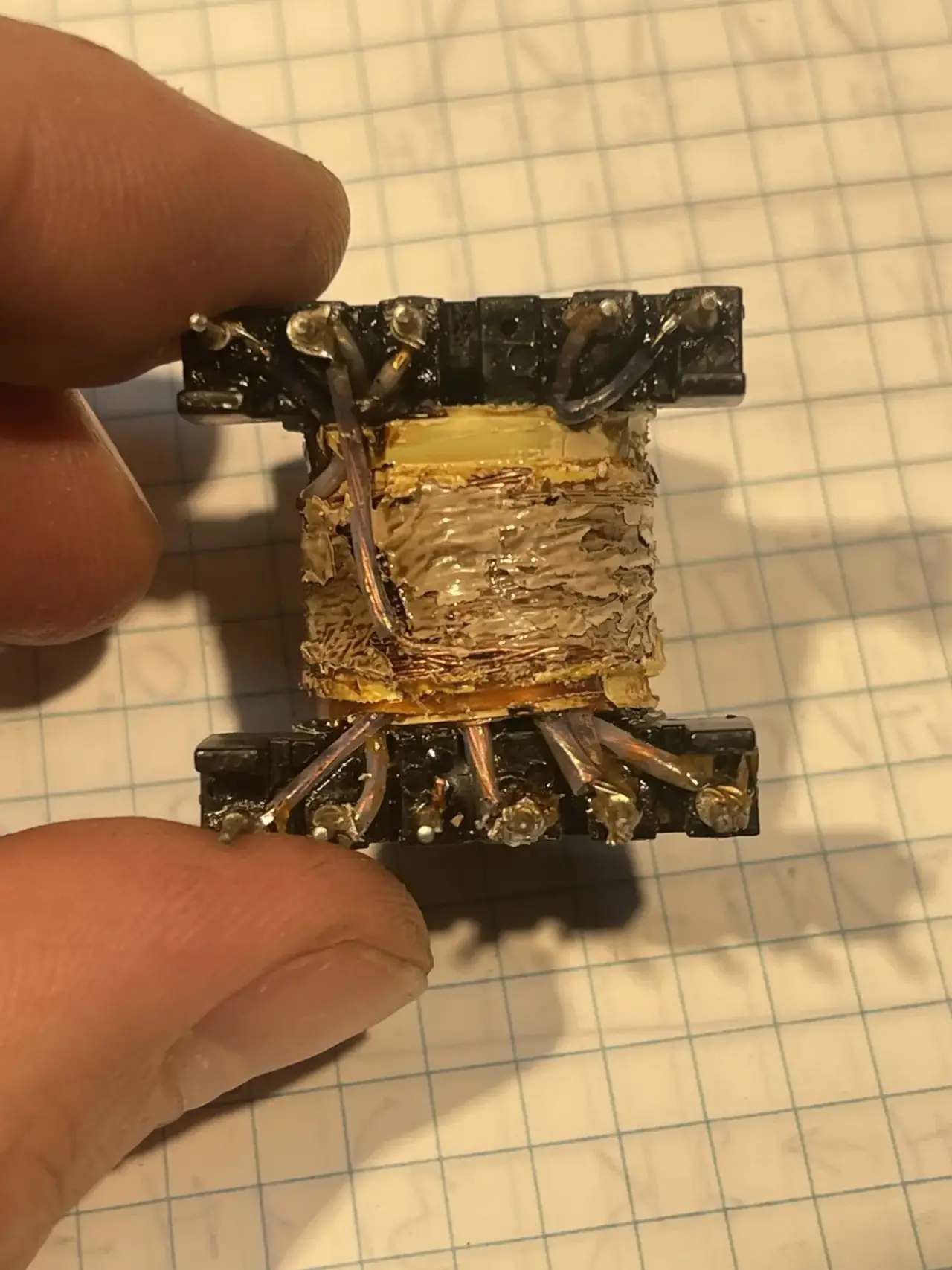

Фотографии показывают разборку исходного узла, состояние старых обмоток, изготовление новых обмоток и итоговую сборку.
Контролируем обмотки, индуктивность, коэффициент трансформации и изоляцию в доступном объёме. Окончательная проверка под штатной нагрузкой — в оборудовании.
Что берём в работу
Трансформаторы промышленной электроники
Возможность восстановления оцениваем по фотографии, размерам, состоянию сердечника и исходного образца.
Импульсные блоки питания
Серводрайверы и сервоусилители
Частотные преобразователи
Платы и модули ЧПУ
Драйверы IGBT
DC/DC-преобразователи
Редкие узлы без доступной замены
Единичные промышленные изделия
Важно: эта услуга относится к импульсным трансформаторам промышленной электроники. Для оценки пришлите фото самого трансформатора и устройства, из которого он снят.
Отправить фотографииПризнаки неисправности
Когда нужна проверка или перемотка
Неисправность трансформатора подтверждаем измерениями: похожие симптомы могут быть вызваны силовыми ключами, ШИМ-контроллером или цепями обратной связи.
Межвитковое замыкание.
Следы перегрева или обугливания.
Повреждение изоляции и выводов.
Блок питания не запускается или уходит в защиту.
Оригинальная деталь снята с производства.
Процесс восстановления
Сохраняем электрические параметры и геометрию узла
Параметры исходных обмоток фиксируем, если их состояние позволяет корректно выполнить измерения. Ограничения сообщаем до начала работы.
Осмотр
Фиксируем маркировку, габариты, распиновку и состояние сердечника.
Исходные параметры
Определяем количество обмоток, направление, провод, изоляцию и доступные электрические параметры.
Разборка

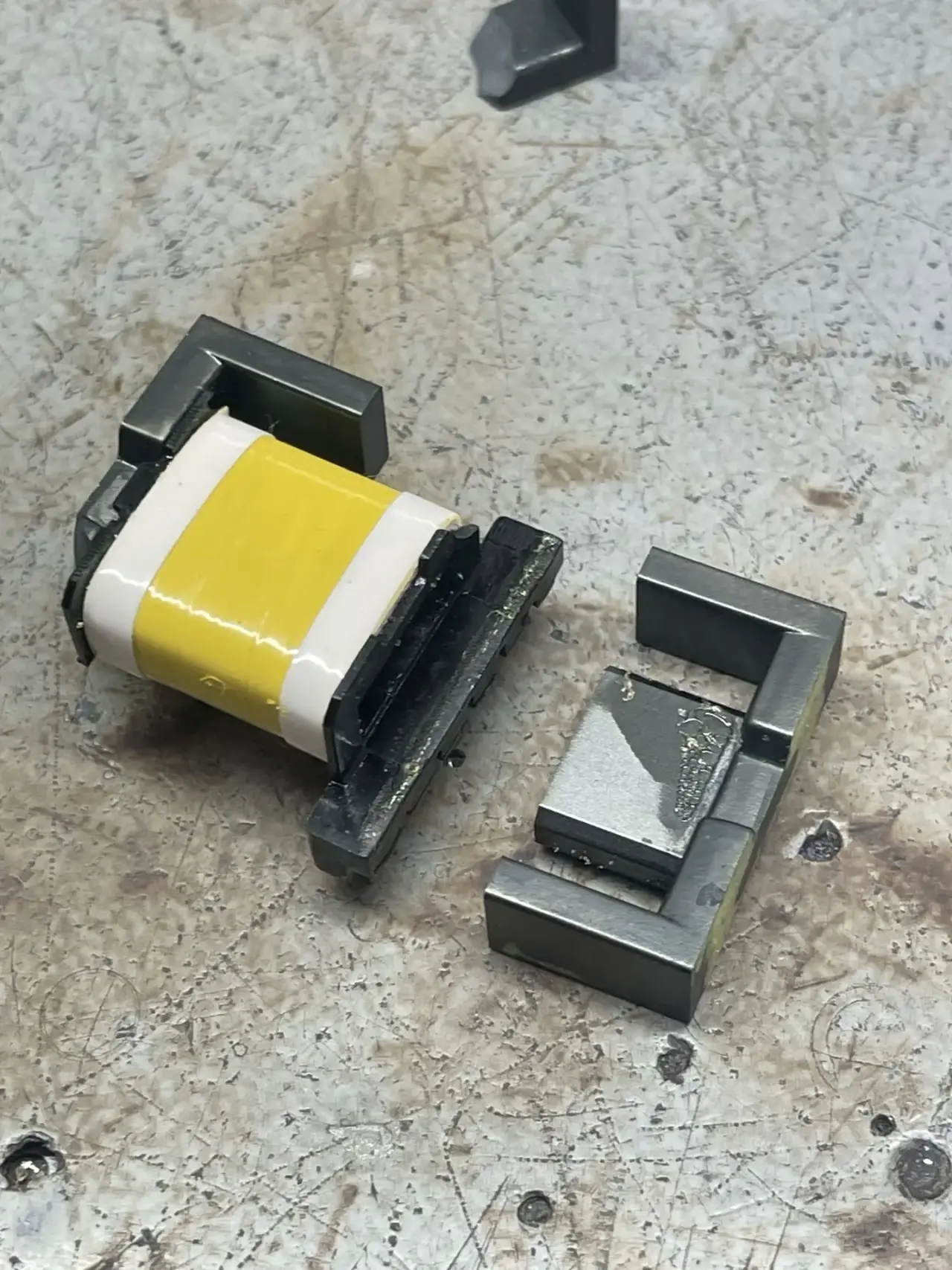

Разбираем трансформатор и снимаем повреждённые обмотки с сохранением сердечника и каркаса.
Новые обмотки
Воспроизводим структуру обмоток, выводы и межслойную изоляцию.
Сборка
Восстанавливаем механическую фиксацию, изоляцию и посадочные размеры.
Контроль
Проверяем цепи, индуктивность, коэффициент трансформации и изоляцию в доступном объёме.
Что проверяем
Контроль перед выдачей
Проверка на столе подтверждает параметры самого трансформатора. Окончательная проверка под штатной нагрузкой выполняется в оборудовании.
Обмотки и выводы
Проверяем целостность цепей, соответствие распиновки и отсутствие случайных замыканий.
Электрические параметры
Контролируем индуктивность и коэффициент трансформации относительно восстановленной конструкции.
Изоляция и сборка
Проверяем изоляцию, фиксацию сердечника, габариты и возможность установки на штатное место.
После перемотки
Передаём результаты контроля и рекомендации по установке
Фиксируем выполненные проверки и важные условия монтажа восстановленного трансформатора.
Контроль параметров
Сообщаем, какие электрические параметры и состояние изоляции проверены перед выдачей.
Монтаж
Указываем важные условия установки, подключения выводов и фиксации сердечника.
Гарантийная проверка
Если появятся вопросы к выполненной работе, принимаем узел на повторную проверку в рамках гарантии.
Условия
Оценка, согласование и отправка
Стоимость зависит от размеров, числа обмоток, конструкции, состояния сердечника и сложности разборки.
Нужны фото трансформатора, платы и маркировки.
Сообщаем до начала перемотки.
Зависит от конструкции и состояния образца.
Фиксируем стоимость и предполагаемый срок.
Предоставляем гарантию 6 месяцев на выполненные работы и заменённые компоненты.
Данные для отправки сообщаем после оценки.
Предварительная оценка
Пришлите фотографии трансформатора
Покажите трансформатор со всех сторон, место установки и маркировку. Укажите размеры, модель оборудования и что произошло. Обязательны только имя и телефон.
Вопросы
Перед отправкой трансформатора
Для предварительной оценки — да. Пришлите общий вид трансформатора, плату или оборудование, откуда он снят, маркировку и размеры. Точную стоимость сообщим после осмотра образца.
Часто можно, если сохранился исходный образец и его обмотки можно корректно исследовать. Если параметры утрачены или трансформатор залит компаундом, заранее сообщим об ограничениях.
Да, если он уже демонтирован. Вместе с ним нужны фотографии места установки, обозначение выводов и описание неисправности оборудования.
Перемотка возможна только при сохранном сердечнике или наличии подходящей замены. Оценим это по фотографии и размерам до отправки.
Проверяем целостность обмоток, выводы, индуктивность, коэффициент трансформации и изоляцию в доступном объёме. Полное подтверждение работы выполняется после установки в штатное оборудование.
